Уявіть пластик який після друку поводиться як гумка — гнеться, стискається, повертається у форму. Це не фантастика а звичайний TPU філамент, який займає окрему нішу серед матеріалів для 3D друку. Epic3D → продає → TPU філамент діаметром 1.75 мм для друку гнучких і еластичних виробів.
Що таке TPU і чим він відрізняється від звичайного пластику
TPU (термопластичний поліуретан) — це єдиний популярний матеріал для 3D друку який після охолодження залишається еластичним. PLA, PETG і ABS тверді і жорсткі. TPU гнеться, стискається під тиском і повертається до початкової форми — точно як гумовий виріб.
Ключовий параметр TPU — твердість за шкалою Шора (Shore hardness). Це показник який визначає наскільки гнучким буде готовий виріб:
- Shore 85A–90A — жорсткіший TPU, ближче до гуми середньої твердості. Тримає форму краще, простіший у друці
- Shore 95A — стандартний баланс між гнучкістю і простотою друку. Найпоширеніший варіант
- Shore 60A–70A — дуже м'який, майже як силікон. Складніший у друці, потребує повільнішої швидкості
Для новачків рекомендується починати з TPU 95A — він достатньо гнучкий для більшості задач і при цьому не такий примхливий у друці як м'якші варіанти.
Чому TPU складніше друкувати ніж PLA чи PETG
Головна проблема при друці TPU — заминання в екструдері. Оскільки матеріал м'який, він може згинатися і застрягати замість того щоб рівномірно подаватися до сопла. Особливо це актуально для принтерів з Bowden екструдером де довга трубка між мотором подачі і соплом дає більше простору для деформації нитки.
Основні правила для стабільного друку TPU:
- Знизьте швидкість — 20–30 мм/с замість звичних 50–60 мм/с. TPU потребує часу щоб продавитися через сопло рівномірно
- Мінімізуйте ретракт — або взагалі вимкніть його. Гнучкий матеріал погано реагує на різкі втягування і може застрягати
- Направляючий канал для нитки — якщо є можливість, скоротіть відстань яку нитка проходить у вільному просторі до екструдера
- Direct Drive краще за Bowden — якщо принтер підтримує обидва варіанти, для TPU однозначно обирайте Direct Drive
Параметри друку TPU філаменту
- Температура сопла: 220–235°C
- Температура столу: 30–60°C (для більшості моделей достатньо навіть без підігріву)
- Швидкість друку: 20–30 мм/с
- Охолодження: 50–100% залежно від деталізації моделі
- Ретракт: мінімальний або вимкнений (0.5–2 мм для Direct Drive)
- Діаметр нитки: 1.75 мм
Якщо принтер часто "клацає" екструдером або чути звук проковзування мотора подачі — це ознака заминання. Знизьте швидкість ще більше і перевірте чи вільно рухається нитка від котушки до екструдера.

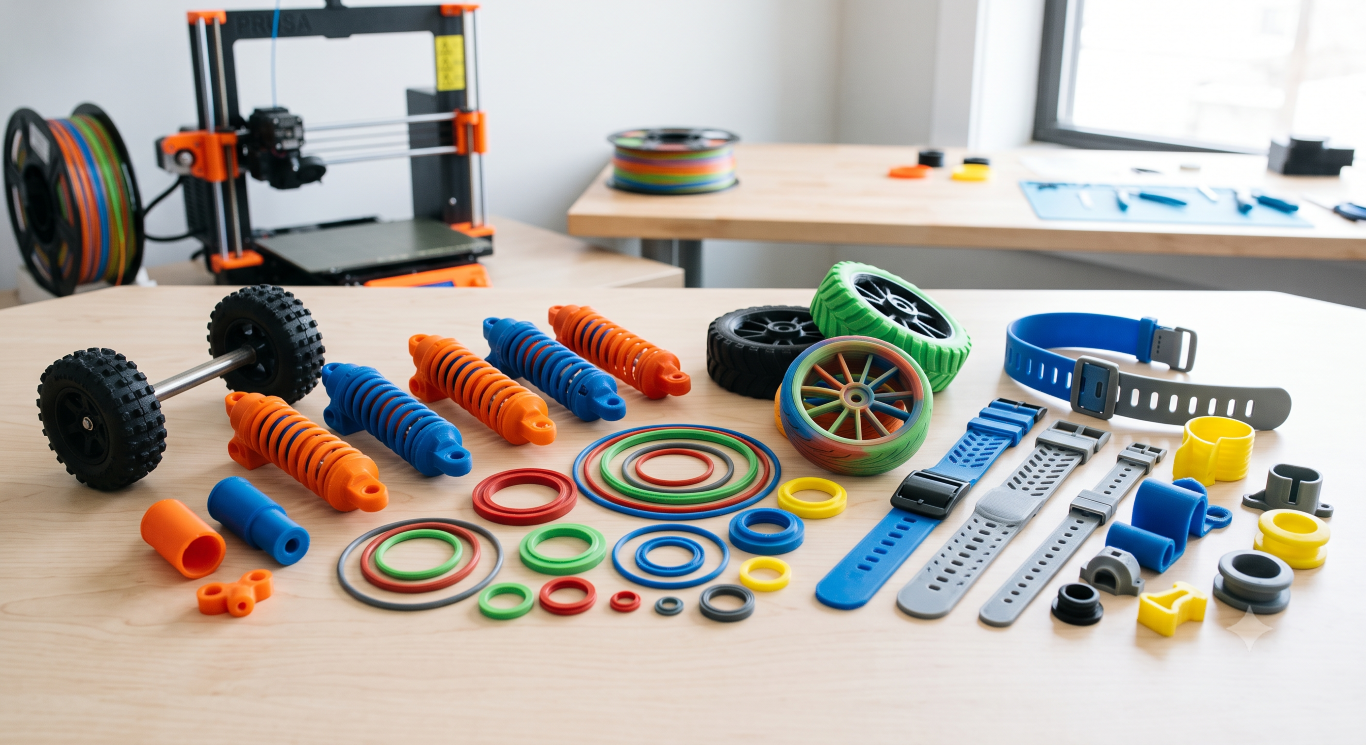

Що можна надрукувати з TPU: практичні приклади
Список застосувань TPU набагато ширший ніж здається на перший погляд.
Чохли для телефонів і гаджетів. Найпопулярніше застосування TPU в 3D друці. Гнучкий чохол амортизує удари краще за жорсткий пластик і при цьому щільно облягає форму пристрою.
Підошви і елементи взуття. TPU використовують для друку устілок, підошов і функціональних елементів взуття — матеріал витримує циклічне навантаження без втрати еластичності.
Амортизуючі елементи. Прокладки, буфери, антивібраційні опори для техніки. TPU поглинає вібрацію значно краще за жорсткі матеріали.
Ущільнювачі і прокладки. Герметизуючі елементи для контейнерів, кришок, з'єднань де потрібна еластичність для щільного прилягання.
Колеса і елементи для роботехніки. Колеса для саморобних роботів, гусениці, елементи що контактують з поверхнею і потребують зчеплення — TPU дає потрібне тертя на відміну від твердого пластику.
Ремінці і браслети. Ремінці для годинників, браслети, еластичні елементи аксесуарів. Друкуються прямо у фінальній формі без необхідності зшивання чи склеювання.
Іграшки та антистрес-предмети. М'які іграшки, стискачі, тактильні предмети для дітей — TPU безпечний і приємний на дотик матеріал.
Дизайн моделі для друку з TPU
Гнучкість матеріалу означає що моделі для TPU варто проєктувати інакше ніж для жорсткого пластику. Тонкі стінки (менше 1 мм) друкуються погано і можуть рватися. Оптимальна товщина стінки для функціональних гнучких елементів — 1.5–3 мм залежно від бажаної жорсткості.
Для елементів які повинні розтягуватися рівномірно (як ремінець) варто проєктувати рівномірну товщину по всій довжині. Різка зміна товщини створює слабке місце де матеріал розтягується нерівномірно і швидше зношується.
Чи потрібен спеціальний принтер для TPU
Ні, більшість сучасних FDM принтерів здатні друкувати TPU — питання лише в зручності і швидкості процесу. Принтери з Direct Drive екструдером (Bambu Lab, більшість Creality останніх моделей) друкують TPU значно простіше за принтери з Bowden.
Якщо ваш принтер має Bowden екструдер — TPU все одно друкується, просто потребує нижчої швидкості і уважнішого налаштування ретракту. Для регулярного друку гнучких деталей апгрейд до Direct Drive або окремий принтер з такою конфігурацією значно полегшить роботу.
Типові помилки при друці TPU
Занадто висока швидкість — найпоширеніша причина заминання. Якщо перші спроби невдалі — перше що варто зробити це знизити швидкість вдвічі.
Активний ретракт як для PLA — налаштування ретракту скопійовані з профілю PLA практично гарантують проблеми з TPU. Починайте з мінімальних значень і збільшуйте поступово лише якщо є видимий стрінгінг.
Вологий філамент — TPU так само гігроскопічний як PLA і PETG. Вологий матеріал дає пухирці і нерівну екструзію. Сушіть при 50–60°C протягом 4–6 годин якщо котушка довго зберігалась відкритою.
Занадто тонкі стінки в моделі — як згадувалось вище, стінки тонші за 1 мм часто не друкуються стабільно і рвуться при використанні.
Де купити TPU філамент
Для друку гнучких виробів підходить TPU філамент діаметром 1.75 мм у котушці 1 кг. Для перших спроб рекомендуємо стандартну твердість Shore 95A — вона дає хороший баланс між гнучкістю результату і простотою друку для тих хто працює з TPU вперше.
Висновок
TPU відкриває категорію виробів недоступну для жорстких матеріалів — все що повинно гнутися, амортизувати або щільно прилягати. Друк вимагає трохи більше уваги до налаштувань ніж PLA чи PETG, але результат того вартий: чохли, ущільнювачі, амортизатори і аксесуари які неможливо зробити з твердого пластику.
